电路简述
RZ7889 是一款DC 双向马达驱动电路，它适用于玩具等类的电机驱动、自动阀门电机驱动、电磁门锁驱动等。它有两个逻辑输入端子用来控制电机前进、后退及制动。该电路具有良好的抗干扰性，微小的待机电流、低的输出内阻，同时，他还具有内置二极管能释放感性负载的反向冲击电流。
特点
微小的待机电流，小于 2uA。
工作电压范围宽 3.0V~15V..
有紧急停止功能
有过热保护功能
有过流嵌流及短路保护功能
封装外形为: SOP8
引脚功能
输入真值表
2 脚前进输入 1脚后退输入 5,6 脚前进输出 7,8 脚后退输出
H L H L
L H L H
H H L L
L L Open Open
极限值
参数 符号 数值 单位
电源电压 Vcc 18 V
输出电流 Iout 5 A
工作温度 Top -25~+85 ℃
存储温度 Tstg -55~+150 ℃
电特性( 除特殊说明外：Vcc = 6V，Ta = 25℃ )
参数符号 条件 最小 典型 最大 单位
工作电压 VOPR 3.0 -- 15 V
待机电流 Is Vcc = 9V Vi = 0 2 uA
静态电流 Icc Vcc = 6V V1 = 3V
负载开路
2 4 7 mA
输出高电平 VHOUT Vcc = 6V Io =3A 5.5 5.7 5.9 V
输出低电平 VLOUT Vcc = 6V Io = 3A 0.05 0.12 0.3 V
输入高电平 ViH 2.2 3.5 6 V
输入低电平 ViL 0.5 0.7 V
输入电流(2V) Ii Vcc = 6V Vi = 2V 70 100 uA
输入电流(3V) Ii Vcc = 6V Vi = 3V 100 150 uA
输出电流 Iout SOP8 封装, 5,6,7,8 脚外要
布散热铜片（PCB 板铜片）
3 4.2 A
过热保护温度 Totp 130 ℃
玩具类双向直流马达驱动电路
型号 待机电流 输入电压 输出电流 峰值输出电流 封装类型

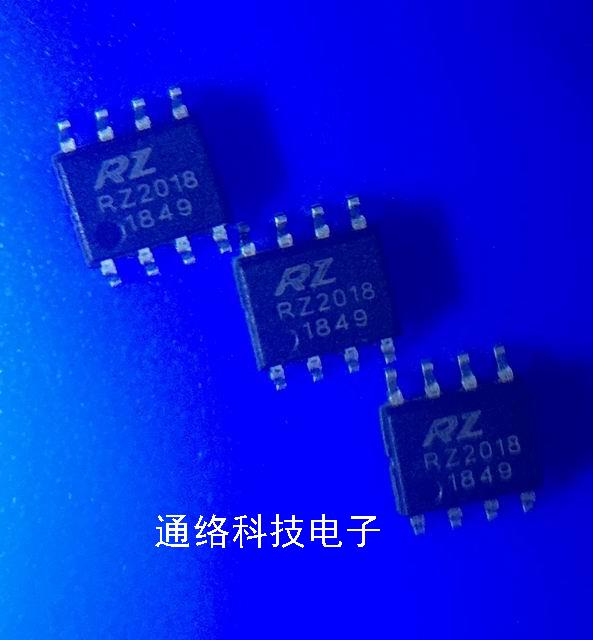

RZ7888 ＜2uA 3--11V 2A 4A SOP8

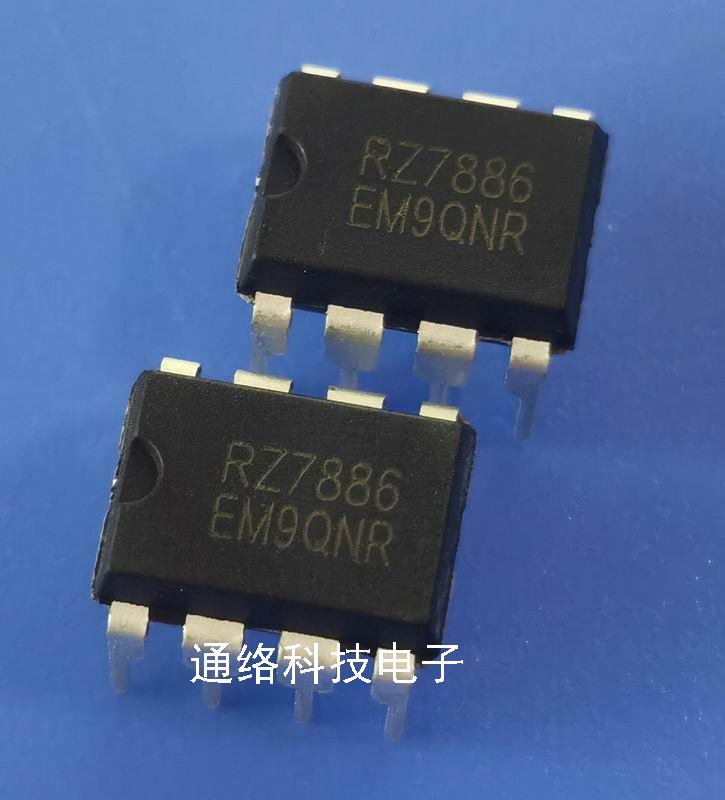

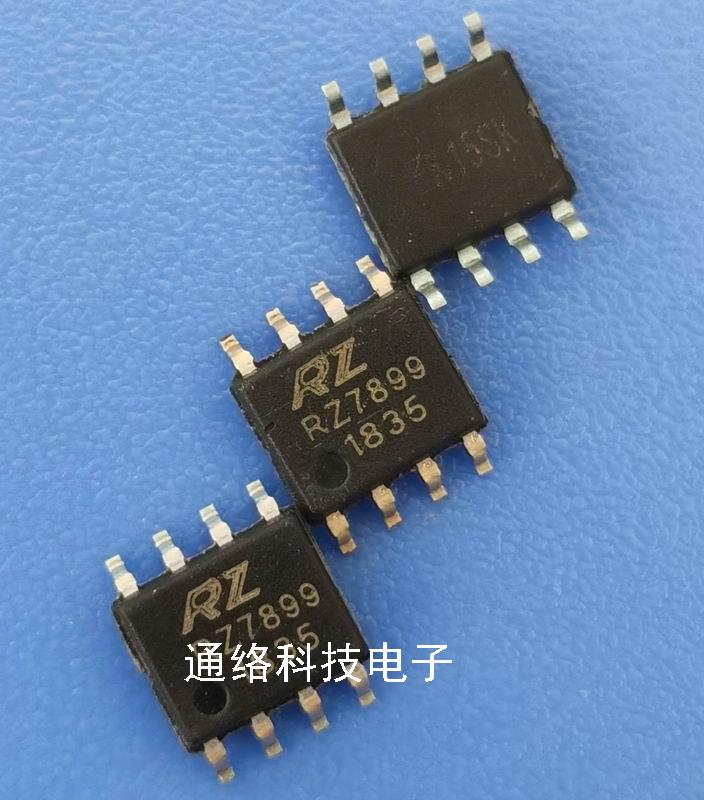

RZ7889 <2uA 3--15V 3A 5A SOP8 RZ7899 <2uA 3--25V 3A 5A SOP8 RZ2018 <2uA 3--12V 4A 7A SOP8 TA6586 <2uA 3--14V 5A 9A DIP8 RZ7886 <2uA 3--14V 7A 13A DIP8
