OB5269系列
高压绿色模式PWM控制器

OB5269是一种高性能的电流模式PWM控制器，集成了高压启动，高性能，低待机功耗和成本效益的离线反激式转换器应用进行了优化。 VDD低启动电流和低工作电流有助于100mW的输入功率的待机设计。 OB5269提供完整的保护范围内的自动恢复，包括逐周期电流限制（OCP），过负载保护（OLP），以及欠压锁定VDD（UVLO）。它也提供了带有锁存关闭包括过温保护（OTP）的保护，和过电压（固定或可调）保护（OVP）。


产品特点：

高压启动电路
超低待机功耗
开机软启动降低MOSFET的Vds压力
频率抖动EMI
Burst Mode功能，以提高效率和最小待机功耗设计
固定65kHz的开关频率
全面的保护范围
VDD欠压锁定保护（UVLO）
逐周期电流限制门限设定恒定输出功率限制在通用输入电压范围
过载保护（OLP）与自动恢复
过温保护（OTP）与锁存关闭
VDD过压保护（OVP）与锁存关闭
通过外部稳压调节OVP

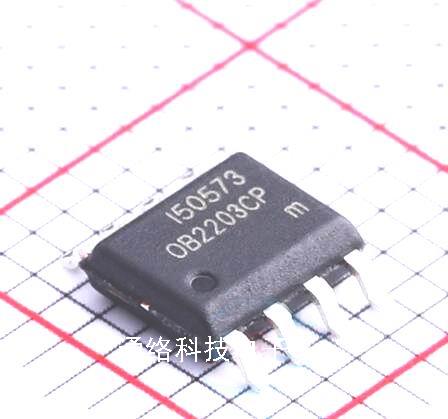

可提供SOP8封装，符合RoHS标准


应用范围：

笔记本电脑适配器
LED显示器电源
电池充电器
电源适配器
开放式框架SMPS

Product Number Standby Power HV Startup Max Vdd OTP Load OVP OLP Brownout VDD OVP Operation Frequency Frequency Shuffling Light Load Optimizer Power on Soft-start
OB5269 <100mW HV 26V L L A -- Y 65kHz Y Y Y
OB5269B <50mW HV 26V -- -- A A Y 65kHz Y Y Y
